MTKD SERIES

1,9 MB
0,6 MB
0,4 MB
0,5 MB


Enlarge and scroll images

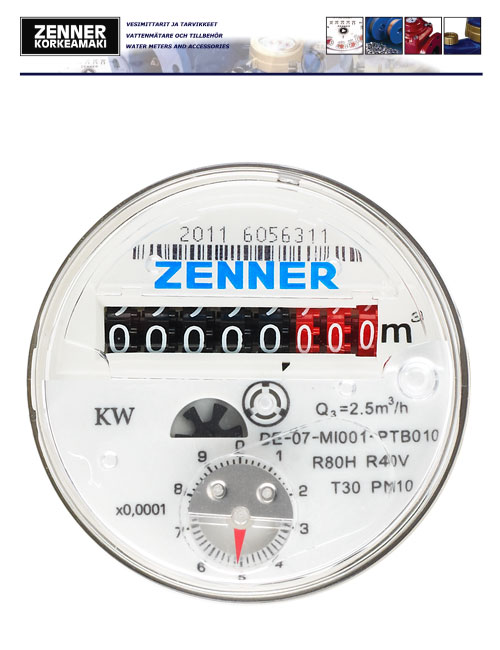

MTKD-N

Multi-jet dry dial cold water meter.

Prepared for impulse output 10L or 1L.

Reed-sensor HEPAC code 4488513.

Revolving counter for easier reading.

Installation: horizontal, vertical, on its side.

Accuracy: R80H, R40V (others on request).

Sizes: DN15 - DN50.

T50, MAP16.

MID, CE.

Article code
HEPAC code
Article
Impulse value
Package
Connectors
411 101
-
DN20/190 MTKD-N Q3=4 m3/h
10L
1 / 10
3/4" x 1"
411 201
-
DN25/260 MTKD-N Q3=10 m3/h
10L
1 / 8
1" x 1 1/4"
411 301
-
DN32/260 MTKD-N Q3=10 m3/h
10L
1 / 8
1 1 /4" x 1 1/2"
411 401
-
DN40/300 MTKD-N Q3=16 m3/h
10L
1 / 4
1 1/2" x 2"
411 501
-
DN50FL270 MTKD-N Q3=25 m3/h
10L
1 / 1
Flanges

Article code
HEPAC code
Article
Impulse value
Package
Connectors
411 102
-
DN20/190 MTKD-N Q3=4 m3/h
1L
1 / 10
3/4" x 1"
411 202
-
DN25/260 MTKD-N Q3=10 m3/h
1L
1 / 8
1" x 1 1/4"
411 302
-
DN32/260 MTKD-N Q3=10 m3/h
1L
1 / 8
1 1 /4" x 1 1/2"
411 402
-
DN40/300 MTKD-N Q3=16 m3/h
1L
1 / 4
1 1/2" x 2"
411 502
-
DN50FL270 MTKD-N Q3=25 m3/h
1L
1 / 1
Flanges



Enlarge and scroll images

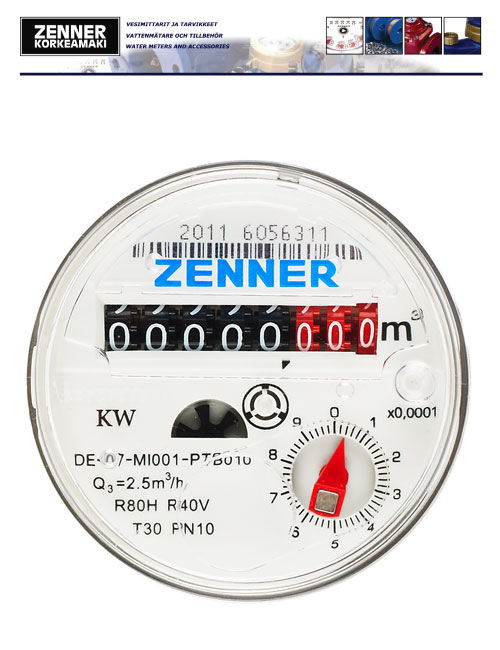

MTKD-M

Multi-jet dry dial cold water meter.

Prepared for remote reading (Modulator disc).

Revolving counter for easier reading.

Installation: horizontal, vertical, on its side.

Accuracy: R80H, R40V (others on request).

Sizes: DN15 - DN50.

T50, MAP16.

MID, CE.

Article code
HEPAC code
Article
Modulator disc
Package
Connectors
411 103
-
DN20/190 MTKD-M Q3=4 m3/h
Standard
1 / 10
3/4" x 1"
411 203
-
DN25/260 MTKD-M Q3=10 m3/h
Standard
1 / 8
1" x 1 1/4"
411 303
-
DN32/260 MTKD-M Q3=10 m3/h
Standard
1 / 8
1 1 /4" x 1 1/2"
411 403
-
DN40/300 MTKD-M Q3=16 m3/h
Standard
1 / 4
1 1/2" x 2"
411 503
-
DN50FL270 MTKD-M Q3=25 m3/h
Standard
1 / 1
Flanges



Enlarge and scroll images

MTKD-ST-M

Multi-jet dry dial cold water meter, rising pipe version.

Prepared for remote reading (Modulator disc).

Installation: in vertical pipe lines meter face uppwards.

Sizes: DN20 - DN40.

T50, MAP16.

MID, CE.

Article code
HEPAC code
Article
Modulator disc
Package
Connectors
414 103
-
DN20/105 MTKD-ST-M Q3=4 m3/h
Standard
1 / 10
3/4" x 1"
414 203
-
DN25/150 MTKD-ST-M Q3=10 m3/h
Standard
1 / 8
1" x 1 1/4"
414 403
-
DN40/150 MTKD-ST-M Q3=16 m3/h
Standard
1 / 4
1 1/2" x 2"
